鋼廠水處理主要包括煉鐵水處理、煉鋼水處理、軋鋼水處理、中央污水處理4大水處理系統，每個水處理系統中都設有不同的子系統構成，每個子系統里都設有儲水池。根據工藝要求儲水池又分為敞開式、封閉式和半封閉式，在項目初期設計階段，儲水池的液位計全部是超聲波液位計。在敞開式儲水池上，超聲波液位計的測量精度受周邊環境及現場安裝因素的影響相對較小；而在封閉式儲水池和半封閉式儲水池上，超聲波液位計的測量精度受兩者的影響比較大。經常發生液位計的測量數值出現頻繁波動、示值不變、虛假值等異?，F(xiàn)象，曾發生過多起因液位計測量值錯誤導致儲水池抽空、水泵進氣、異常的聯鎖啟動、液位異常報警等現象。此類故障給整個水系統的正常生產帶來了極大隱患，也給主生產線帶來了一定程度的損失。

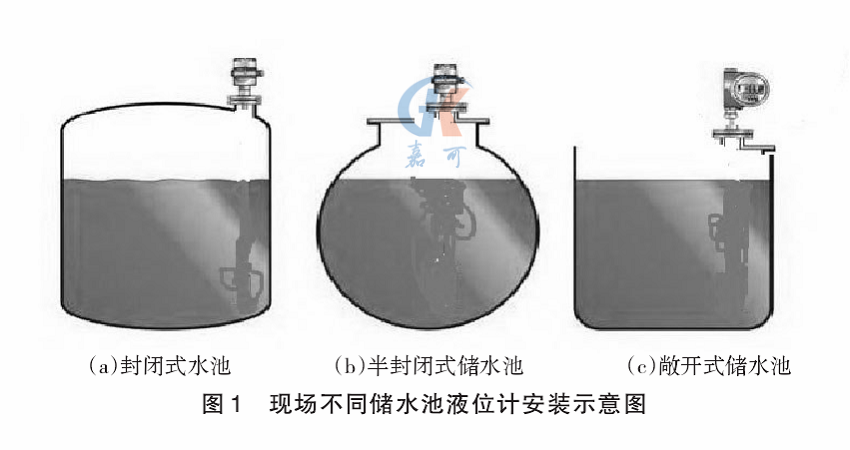

鋼廠水處理系統2003年開工建設，2007年各系統陸續建成投產。最初出現故障現象較多的是液位監測數值的異常波動，后面陸續出現液位計監測數值死值，所測數值與水池液位實際值不符等現象。當儲水池液位計突然出現異常，會導致水池不能自動補水，水井水位低至送水泵吸入口，水泵進氣無法送水；液位過低也會導致水泵出力不足，無法正常調節水量；液位監測數值與實際水池實際液位不符，導致液位計與水池補水閥聯鎖異常啟動，水池補水全部溢流，液位異常報警。現場不同儲水池液位計安裝示意見圖1。
1、全封閉儲水池
中央、污水系統中的清水池和軟水池就是全封閉儲水池。超聲波液位計如圖1（a）所示安裝。最初出現問題的是軟水池的液位計。故障現象為后臺監控畫面HMI上的液位示值一直異常波動，起初判斷是現場儀表信號受到干擾，但控制系統的其它儀表信號都顯示正常；到達現場后，將液位計儀表井打開現場檢查超聲波液位計電壓及顯示正常，檢查到液位計探頭時，發現液位計探頭上凝結著密密麻麻的水珠，擦拭水珠后，液位計測量示值正常。為了排除現場信號干擾所致，將液位計里“抑制干擾信號”功能投入，在PLC的信號輸入端增設信號隔離器，同時對儀表的接地重新進行拆接，但后期又陸陸續續發生過多次同類故障。
2、半封閉式儲水池
軋鋼水系統中層流泵站的熱水井、煉鐵水系統煤氣洗滌水的冷水井如圖1（b）所示，屬于半封閉式儲水池，此處超聲波液位計也出現過液位測量示值波動的情況，儀表維護人員將探頭上的水珠擦拭后，該故障現象消除。所以排除了液位計信號受到干擾導致的測量示值異常波動。
層流泵站的熱水井液位計也因同樣問題，導致生產操作人員沒有及時增開水泵，水位溢出水池后，淹掉了整個層流泵站的所有儀表和電氣設備，造成軋鋼停機2h。
3、敞開式儲水池
煉軋鋼水系統的二沉池如圖1（c）所示，屬于敞開式儲水池，同樣采用的超聲波液位計，液位計運行相對穩定，很少出現過液位計測量值與實際值不符、測量數值異常波動等情況。
